想入门UML图？看这一篇就够了！附工具推荐合集

如果你曾被需求文档里的“模块A调用模块B”绕晕，或者总觉得需求沟通像是“鸡同鸭讲”，那你可能正需要一个好帮手——UML图。UML（统一建模语言）就像一张“蓝图”，能直观展现系统结构、流程和交互，帮助产品经理、开发者和设计师快速对齐思路。

不过UML图种类繁多，工具选择也让人眼花缭乱，初学者往往一脸懵：从哪开始？用什么画？别急，这篇文章将带你从 0 入门 UML 图，还会告诉你新手常犯的坑，轻松上手，一次搞懂UML！

一、什么是UML图？

UML（Unified Modeling Language），用来帮助开发者、产品经理、设计师等以图形方式描述和沟通系统的结构与行为。

它并不是某一种具体的图，而是一个图谱系统，包含了十几种不同的图表类型，主要分为结构图和行为图两大类。虽然 UML 图种类很多，但常用的也就几种，搞懂下面这些就够用了。

1）类图

类图在UML图中用途最广、辨识度最高，主要用于展示系统的静态结构，核心是描述对象、类及其之间的关系。比如，你在设计一个电商系统，类图可以清晰呈现“用户”、“订单”、“商品”之间的关联。

它适合产品经理在需求阶段梳理核心实体，开发者则可以用它定义代码结构。

2）用例图

用例图聚焦用户与系统的交互，回答“系统能为谁做什么”。比如，一个网购平台的用例图会展示“买家”可以“浏览商品”、“下单”、“支付”。

它特别适合产品经理在需求分析时明确功能边界，帮助团队聚焦用户需求，常见于产品需求文档。

3）时序图

时序图用来描述对象或系统组件之间的调用流程，比如，描述“用户下单”流程：用户点击购买→系统验证库存→生成订单→发送通知。它对梳理复杂交互逻辑尤其有效，常用于开发和测试阶段。

4）活动图

活动图类似流程图，描述业务或系统的操作步骤。比如，注册流程可能包括“输入信息→验证邮箱→设置密码”。

5）状态图

状态图用于描述某个对象在生命周期中经历的不同状态，例如订单从“待付款”到“已完成”。

用好UML图，不仅能降低沟通成本，还能减少需求误解，提升开发效率。无论你是产品经理想理清思路，还是开发者想快速理解需求，UML图都能让你事半功倍。接下来，我们聊聊画UML图的工具选择，帮你找到最“趁手”的画图利器！

二、UML 图用什么工具画？

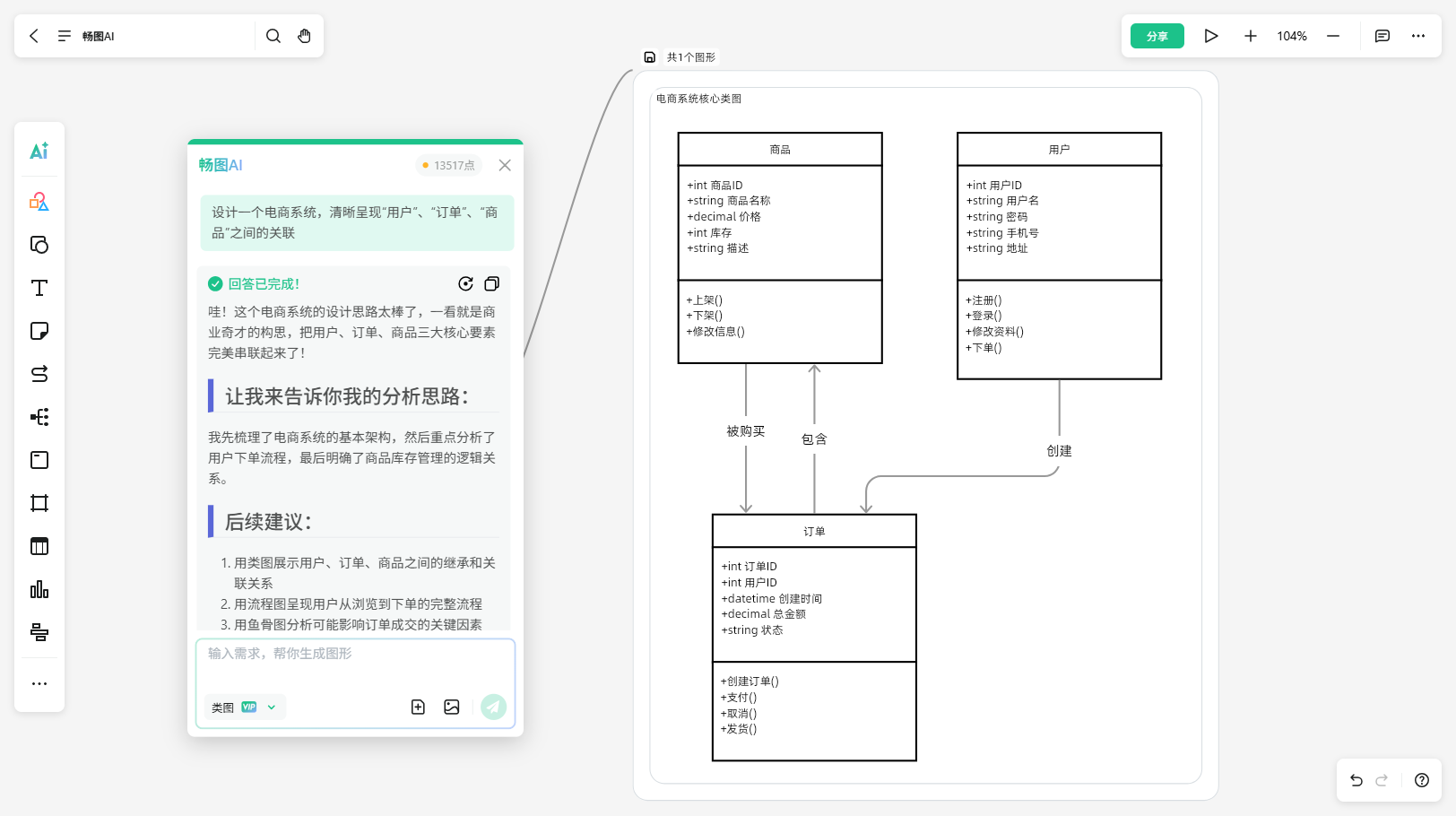

1、畅图

畅图是一款AI驱动的在线图表工具，支持UML 图、流程图、组织架构图、脑图等多种图形绘制，主打AI生成图表和多人实时协作。它的界面简洁、操作流畅、上手门槛低，只需与AI简单对话，即可轻松生成清晰且精准的UML类图。

主要亮点：

1）支持AI一键生成UML类图，小白也能快速绘图

2）支持绘制多种UML 图类型，包括用例图、类图、时序图、状态图、活动图等

3）可导出 PDF、PNG 图片，支持 Xmind、Draw.io 文件导入

4）丰富的UML图形模板库，适合快速搭建业务流程或系统结构

价格：可免费使用

推荐理由：

畅图是非常适合新手入门的UML绘图工具，上手快，支持AI生成类图，无需经验也能绘制。同时，它的专业绘图功能也很强大，性价比超高，团队协作也好用。

推荐评级：⭐⭐⭐⭐⭐

2、Draw.io

Draw.io是一款免费的在线绘图工具，支持包括 UML 图、流程图、网络图在内的多种图形类型绘制。它无需注册，直接打开网页即可使用，因其简洁、高自由度、跨平台的特性，在全球范围内广受欢迎。

主要功能点：

1）拖拽式操作，图形元素丰富，支持自定义样式

2）云端集成，支持保存到 Google Drive、OneDrive、本地等多种位置

3）提供大量模板和图形库，可快速启动

4）支持离线使用，可下载安装桌面版

价格：免费

推荐理由：Draw.io几乎囊括了所有UML图类型，不限功能、不限导出，且操作自由度高。虽缺乏多人实时协作能力，但对于个人使用或非同步协作场景而言，已足够使用。

推荐评级：⭐⭐⭐⭐⭐

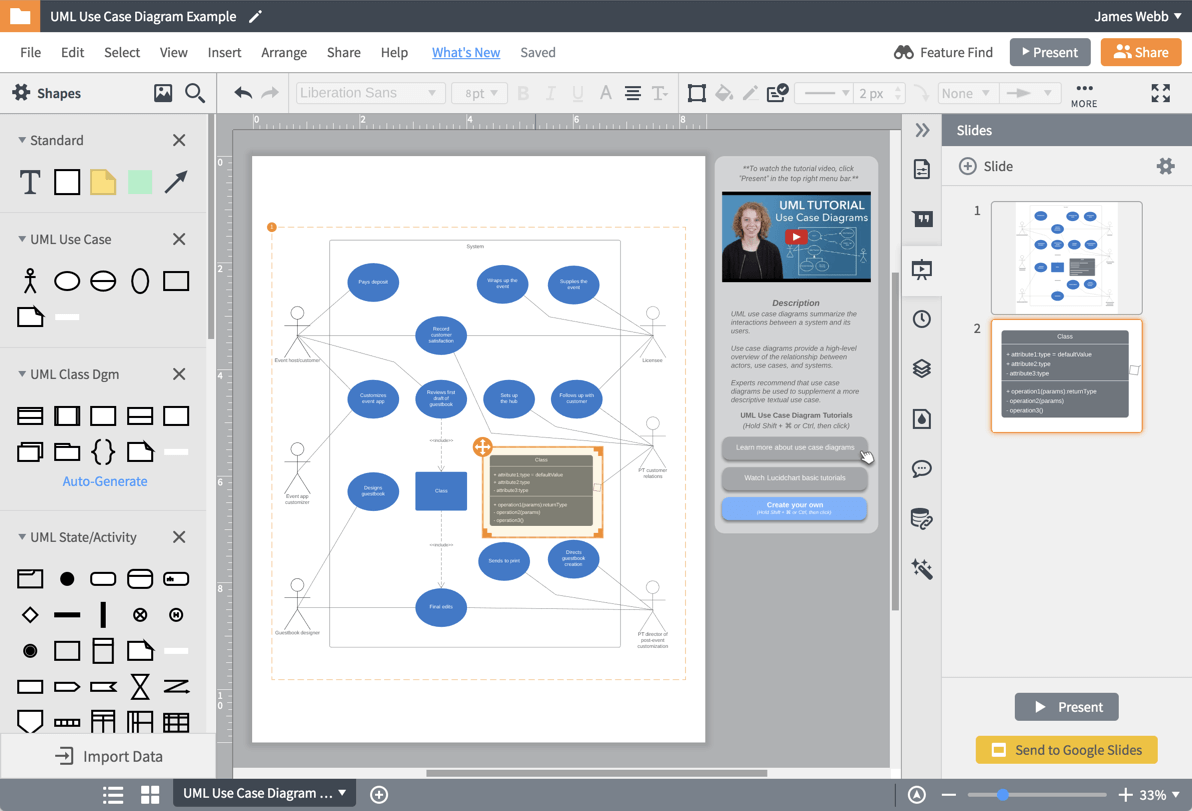

3、Lucidchart

Lucidchart 是一款面向企业和专业团队的在线作图平台，广泛应用于流程图、组织架构图、UML 图等业务建模场景。它支持多人实时协作、强大的权限管理系统以及与多种平台的集成能力，特别适合需要高频沟通与同步的项目团队。

主要功能点：

1）支持UML图中的用例图、时序图、类图、活动图等常见类型

2）拖拽式操作，UI 设计美观，图形样式丰富

3）云端保存，多人实时协作，编辑进度同步无延迟

4）支持流程模板、数据驱动图表、流程模拟等进阶功能

价格：免费版有限制，个人版起价为每月 9 美元

推荐理由：Lucidchart 是一款追求“企业级体验”的在线绘图工具，强调团队协作、视觉美感和流程标准化。如果你经常需要与同事共同编辑文档、展示流程图给老板/客户看，Lucidchart再合适不过。

推荐评级：⭐⭐⭐⭐⭐

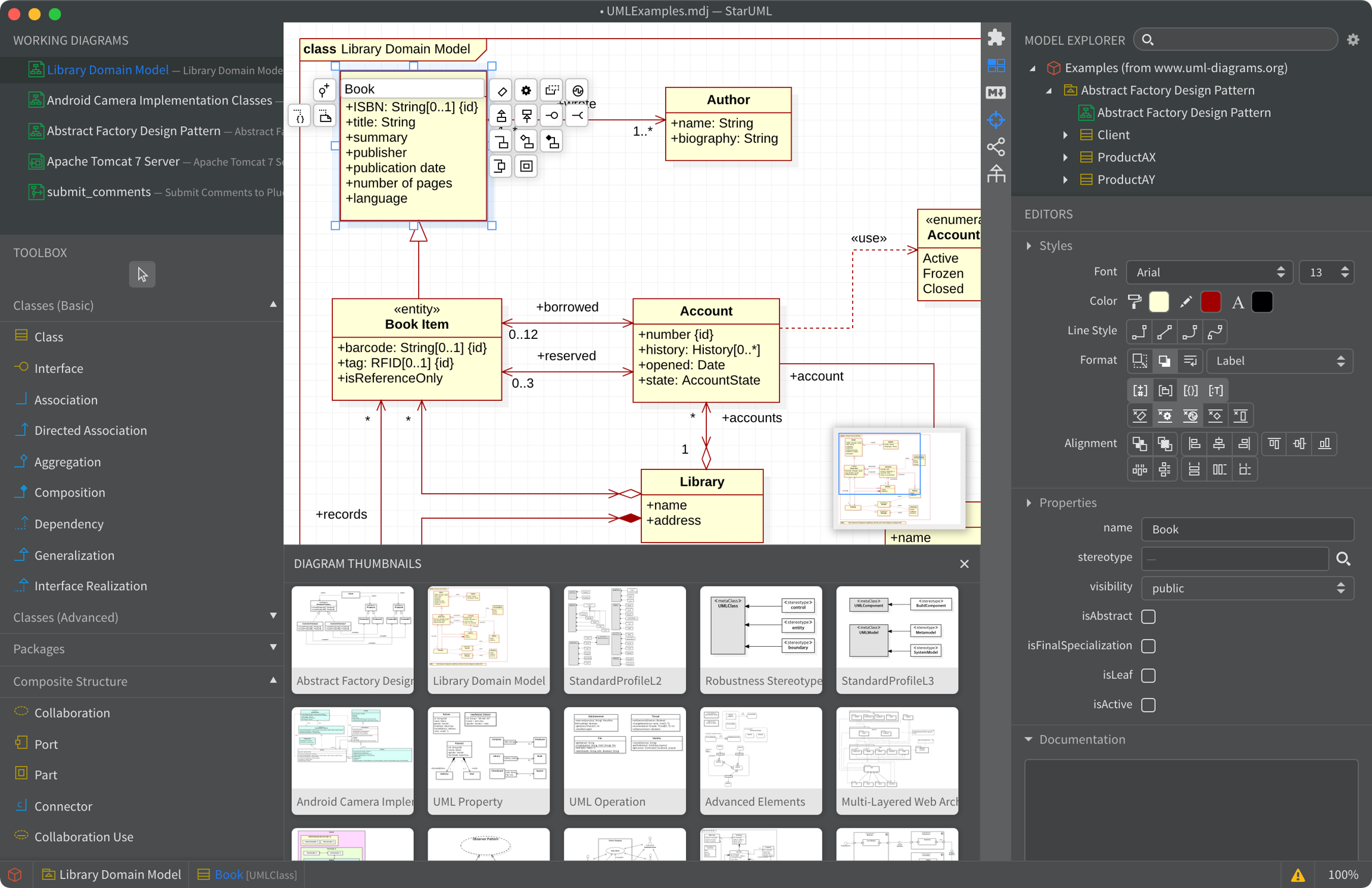

4、StarUML

StarUML 是一款专为软件开发人员和系统架构师设计的专业 UML 建模软件，支持多种 UML 图类型，并且具备强大的代码生成和反向工程功能。它是桌面应用，跨平台支持 Windows、macOS 和 Linux，适合对建模精度和工程规范有较高要求的用户。

主要功能点：

1）支持多种编程语言的代码生成（如 Java、C#、Python 等）

2）提供插件扩展机制，方便定制功能

3）界面清晰，支持图层管理和复杂项目结构组织

4）支持导入导出多种格式（如 XMI、图片等）

价格：需付费，个人终身版199美元

推荐理由：作为专业级工具，StarUML 性能稳定、功能强大，但学习曲线较陡，界面相对传统。适合有一定 UML 基础并且需要严密设计流程的技术团队和个人。

推荐评级：⭐⭐⭐⭐

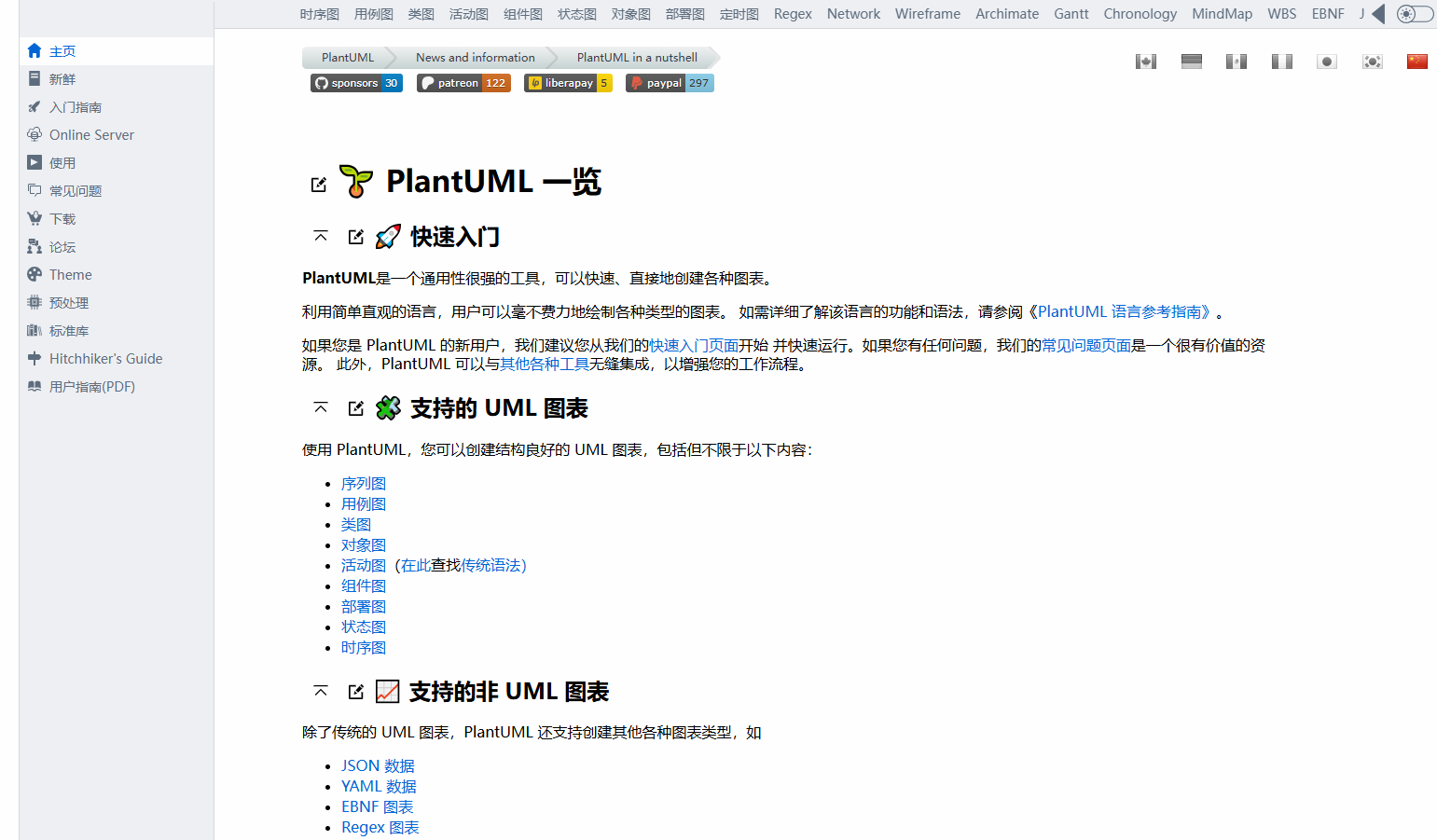

5、PlantUML

PlantUML 是一款基于文本描述语言生成 UML图的开源工具。用户通过简单的代码语法来定义图形，PlantUML 会自动生成对应的 UML 图表。它支持多种 UML 图类型，常集成于各种 IDE 和文档平台，适合喜欢“文档即代码”理念的开发者。

主要功能点：

1）以文本方式定义图形，支持版本控制和协作

2）可嵌入 Markdown、Confluence、JIRA 等多种文档系统

3）支持导出为 PNG、SVG、PDF 等格式

4）支持多种插件和集成工具，如 VSCode、IntelliJ IDEA 等

价格：完全免费开源

推荐理由：如果你熟悉代码编辑环境，喜欢用文本管理设计文档，PlantUML 是极佳选择。它不仅节省了频繁拖拽画图的时间，还方便与代码同步更新和版本管理。

推荐评级：⭐⭐⭐⭐

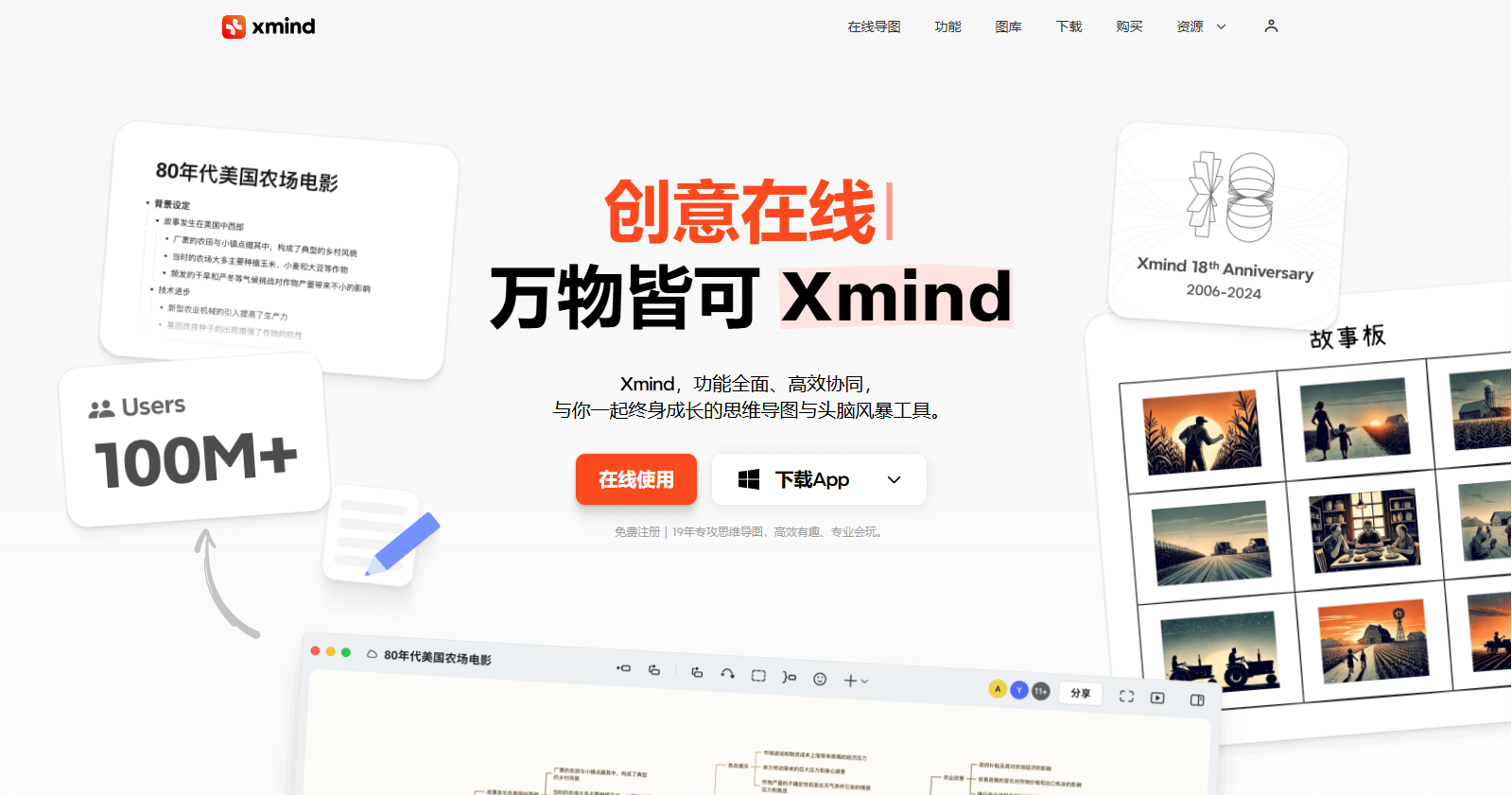

6、XMind

XMind 是一款广受欢迎的思维导图软件，也支持部分 UML 图和流程图绘制。虽然它不是专业的 UML 工具，但凭借其清晰的结构呈现能力、便捷的操作体验和良好的视觉设计，成为很多产品经理和内容规划者的日常逻辑表达工具。

主要功能点：

1）模板丰富，适合快速构建思路结构与业务流程

2）操作简单，支持快捷键、高亮、备注、导图格式转化等

3）可导出 PDF、图片、Markdown、OPML 等格式

4）多端同步，支持 macOS / Windows / iOS / Android

价格：免费版有限制，专业版约¥188/年

推荐理由：如果你更关注“表达思路”和“结构清晰”，而不需要严格遵循UML图规范，那么 XMind 会是一个非常高效的选择。它特别适合前期思考阶段的草图梳理，以及非开发角色的结构表达。

推荐评级：⭐⭐⭐⭐

三、画UML图需要注意什么？

UML 图虽然看起来只是“画图”，但它的本质是“表达逻辑”。画得清楚与否，直接影响团队沟通效率和项目推进效果。尤其是产品经理、设计师等非开发角色在使用 UML 时，更要注意以下几点：

1、图不是越复杂越好

很多人刚接触 UML 时容易“炫技式”堆图形，生怕内容不够丰富。但实际上，清晰 > 全面。一个好图，应该能让人快速理解核心流程，而不是需要对照半天说明文字才能看懂。

注意：每张图只聚焦一个核心问题，比如只描述“注册流程”或“支付系统调用流程”，不要试图一图走天下。

2、选对图，比画得标准更重要

UML 图种类繁多，很多人卡在“我到底用哪个图？”这个问题上。其实只要能把逻辑清楚地表达出来，就算不完全符合标准符号也没关系。UML 本身就是一套工具，而不是目的。

注意：用例图适合讲场景，时序图适合讲调用，活动图适合讲流程。搞清楚意图，选图自然就顺了。

3、图≠文档，别脱离上下文

UML 图不能脱离业务背景单独存在，它应该是文本、流程、逻辑的一部分补充说明。单靠图往往不够，需要搭配说明、标题、角色描述等补充信息。

注意：图上尽量加上注释或说明，或与上下文文档关联呈现，比如“这张图解释的是需求文档第 3.2 节的业务流程”。

4、使用一致的命名和风格

有些团队每个人画图风格不同：有人爱用时序图，有人偏活动图；有人图标清晰，有人密密麻麻难辨。结果图没问题，但一群人看不懂彼此的图，沟通就还是低效。

注意：统一模板和基本图例规范，比如箭头方向、颜色、注释格式等，让不同成员画出来的图能“看起来像一个团队的”。

5、定期更新和版本控制

需求和系统设计会迭代，UML图也需随之更新。每次修改后，保存版本并标注时间或版本号，避免团队使用过时图表。记住，UML 图的作用，是在关键时刻帮你“用一张图讲明白”。

UML 图从来不是“程序员专属技能”，而是一个跨角色的逻辑表达工具。无论你是产品经理、设计师，还是开发人员，只要你需要“讲清楚事情”，就值得学会这套图形语言。

当然，真正掌握 UML，不靠死记硬背术语，而是靠多画、多用、多讲。下一次你想表达复杂业务、梳理系统逻辑时，试着用一张图来说明问题——你会发现，沟通变得更轻松了，思路也更清晰了。
